Schraubstockmontierung |
25.04.2007 |
Hallo liebe Freunde,
da ich seit dem Wochenende nun auch ein glücklicher Besitzer eines
25 mm Niederzugschraubstockes von WABECO bin will ich mal zeigen wie
ich den auf meiner Fräse montiere.
Als grundsätzlich bequemer Mensch nervt mich das Ausrichten ganz
gewaltig, ich wollte eine reproduzierbare Montierung welche mir die
rechten Winkel schnell wieder bringt. Und das Hantieren mit den
Spannbrücken auf dem Tisch ist nur ein Rumgerutsche bis überhaupt mal
was cirka steht....
Den ersten Schraubstock hatte ich schon vor vielen Monaten auf diese Art umgerüstet und war bisher damit sehr zufrieden.

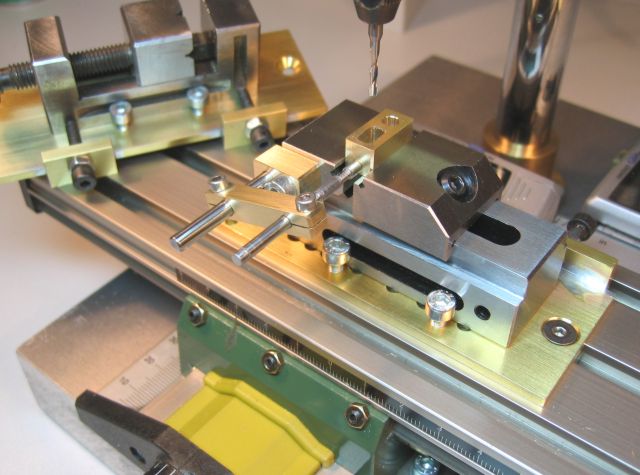

Als Grundplatte nehme ich ein planes 40x3mm Messingflachprofil. An
der Hinterkante habe ich 4mm Messingklötze angelötet welche die
Einrichtschrauben aufnehmen und unten 2mm überstehen. Diese liegen so
an der hinteren T-Nute an. Meine Nuten sind sauber parallel zur
X-Achse, das ist ja ein Strangpressprofil und die Führungsflächen sind
nur wenige Millimeter daneben bei der Herstellung mit extrudiert
worden.

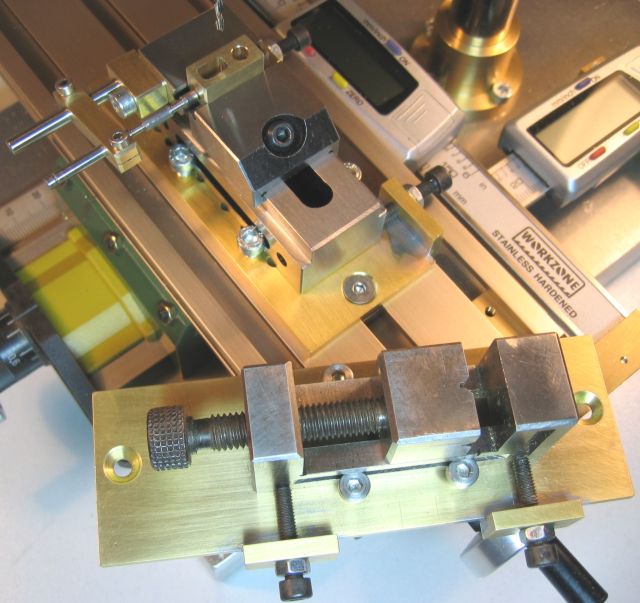

Da ich wenig Platz hatte nehme ich keine Spanneisen sondern
verwende M4 Schrauben direkt in den seitlichen Nuten der Schraubstöcke,
das geht auch sehr gut und ich brauche ja nur ganz wenig Spiel bei der
Einrichtung der Aufschraubung. Wenn das Alls einmal mit den
Stellschrauben auf der Maschine durch Abfahren mit einer Fühllehre
sauber auf den rechten Winkel eingestellt ist kann ich die
Schraubstöcke auch schnell mal ganz von der Platte nehmen (zB auf den
Rundtisch nutzen) und auch wieder ruck zuck zurückbauen. Beim
Festschrauben einfach kräftig gegen die Stellschrauben drücken, das
sitzt immer wieder genau im Winkel. Meistens bleiben die beiden aber
gleich auf der Platte, sind aber eben sehr flott von der Maschine zu
nehmen und wieder drauf.

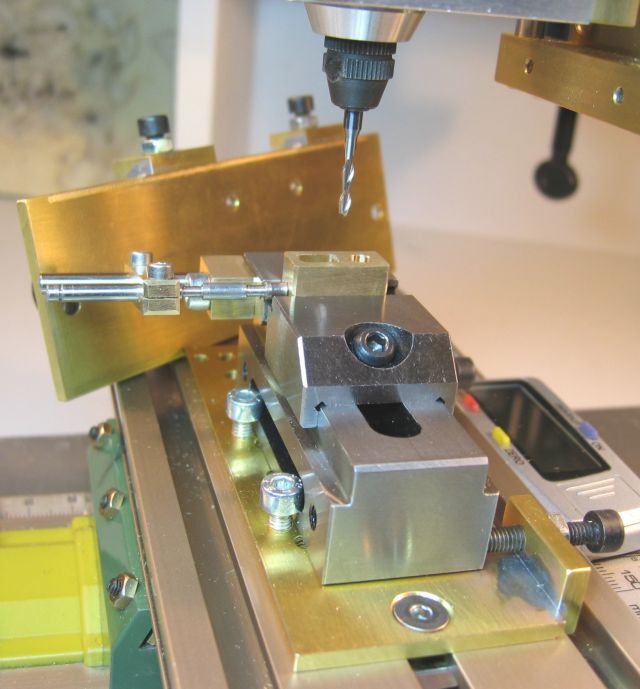

Und da der WABECO ja seitlich die M4 Gewindebohrungen hat habe ich
dem auch gleich einen kleinen Anschlag spendiert, so kann ich Serien
schnell einrichten.
Das ist natürlich Alles nix Neues, Viele von Euch werden sowas schon haben, wollte meine Variante aber auch mal zeigen.
Mit dem WABECO bin ich übrigens sehr zufrieden, alle Winkel OK, der
Schlitten ist sauber aufgepasst, nur von unten mußte ich Alles einwenig
entgraten sonst hakt die Querachse beim Verstellen und will nicht
wieder in den nächsten Sitz, jetzt geht das aber prima. Die 35,- Euro
sind gut angelegt, würde aber nicht einfach jeden aus der Bucht nehmen,
diesen hier konnte ich mir beim Kauf in Dortmund genau anschauen.
Grüße vom Achim
|
|
| |
