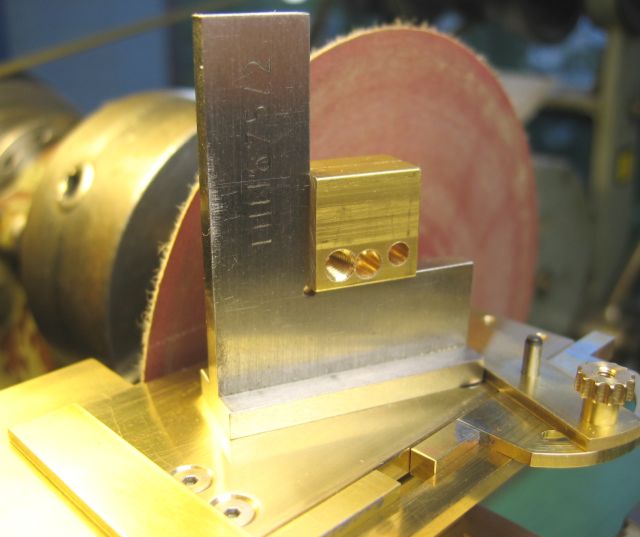

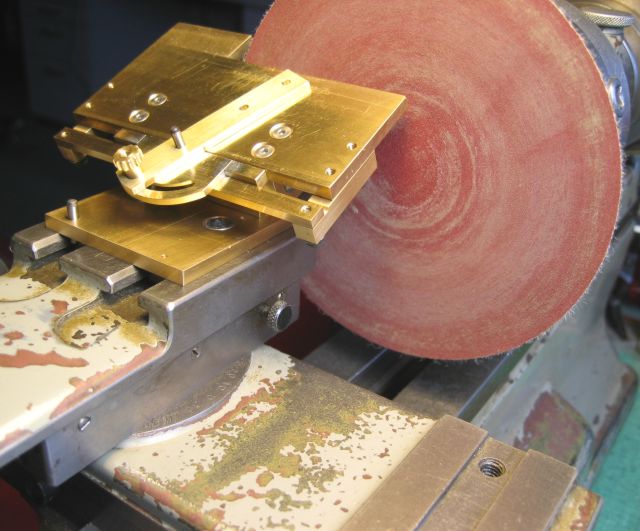

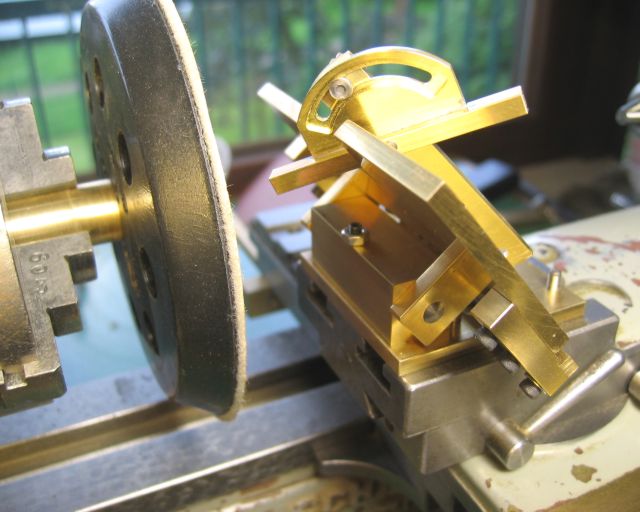

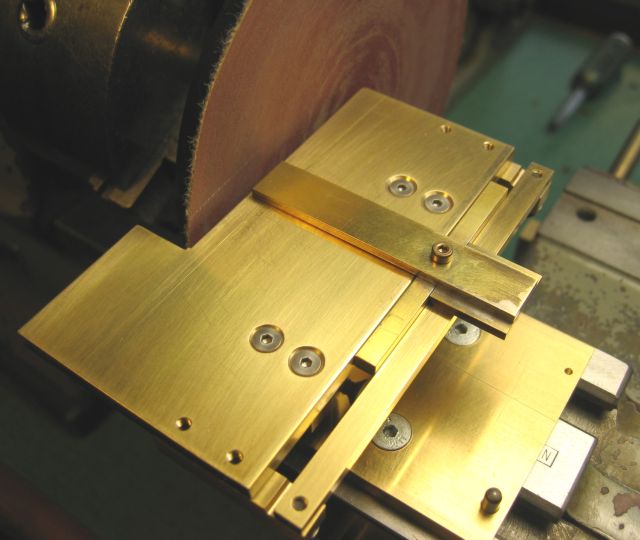

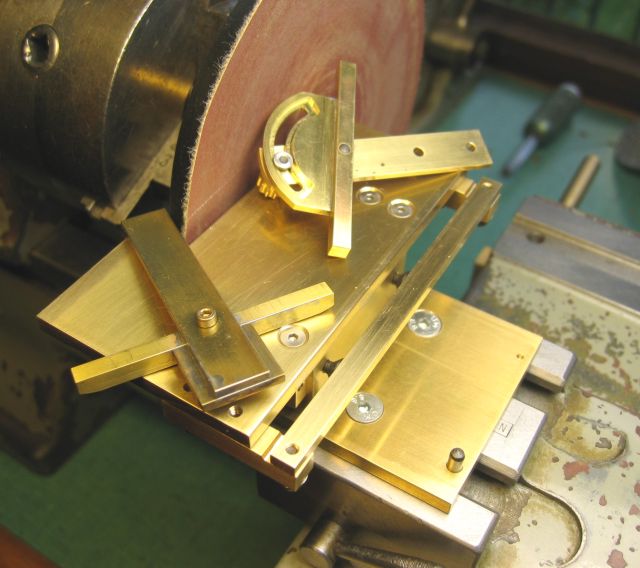

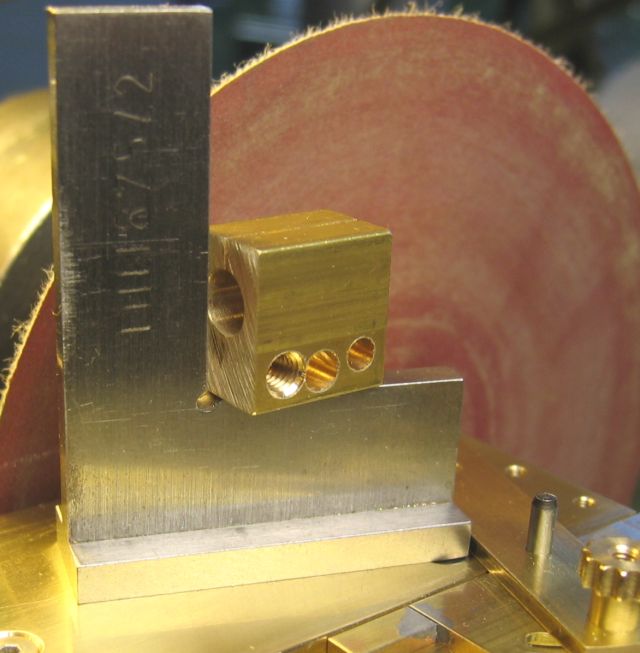

Ein winziger Schleiftisch 31.05.2007 Moin Moin liebe Freunde, da ich irgendwie eine Vorliebe fürs Schleifen habe möchte ich an dieser Stelle noch einmal eine Lanze für diese Fertigungshilfe brechen. Ich weiß ja, Präzisionsbearbeitung ist das hier nicht, aber besonders wir doch immer eingeschränkten Bastler können uns mit solchen Vorrichtungen oft helfen. Und oft geht es ja auch nicht nur um absolut genaue Funktionsflächen sondern um eine schnelle und sinnvolle Möglichkeit der Formgebung. Da ich bisher das immer so oder so improvisiert hatte habe ich mir jetzt erst mal einen vernünftigen kleinen Tisch an meine Zweitdrehe gebaut. Der Vorteil vom Support ist halt das der schon zwei stabile Zustellachsen zur Scheibe hin mitbringt. In meiner Materialkiste fand sich noch ein 50x4 MS Flachprofil, daraus habe ich den Tisch gesägt, mit einer Ecke drin zum auch mal Auflegen am Rand. Hinten dran eine Führungsleiste für die Winkellineale, die kann ich so frei verschieben um nicht immer an der gleichen Stelle gleich das Schleifleinen zu verbrauchen. Und Rausnehmen oder Auswechseln der Lineale geht auch fix. Die Winkelgrundeinstellung auf Null um die Hochachse kann ich bei meiner Schaublin sehr genau am Support einstellen, dahingehend habe ich die Tischmontageplatte mit zwei Passstiften versehen welche an einer Wange der T-Nuten anliegen, so kann ich den Tisch immer wieder genau dort winkelig aufschrauben. Der Tisch selber lässt sich bis über 45grd hochschwenken und klemmen und durch den Support kann man geschwenkt wieder an die Scheibe nahe ran stellen. Für die 90grd Stellung um die horizontale Achse habe ich eine Anschlagschraube eingebaut. Ich habe zwei Lineale, eins genau auf 90grd und eins für +/- 45grd. Die 90grd lassen sich durch den auf dem Support genau ausgerichteten Tisch sehr gut reproduzieren. Eine Skala für den Verstellbaren habe ich nicht gemacht, bekomme ich so klein nicht gut hin und wird dann auch nicht genau. Aber da kann man sich für die wichtigsten Winkel auch mit ein paar kleinen Sperrholzschablonen helfen, einfach anlegen und einstellen. Als Schleifteller sehr brauchbar hat sich eine Hartplastikscheibe mit Klettbesatz Durchmesser 115mm (in jedem Baumarkt erhältlich) bewährt. Sie läuft bei mir ausreichend plan, einen Adapter für das Futter war schnell gedreht. Die handelsüblichen Klettscheiben mit Körnung 240 und 320 sind prima für Metalle, man kann natürlich auch gröber rangehen. Hier noch eine Probe mit einem Reststück aus der Grabbelkiste, Querschnitt 15x10mm, nach genauer Grundeinstellung der Maschine in beiden Ebenen schon ganz schon winkelig und auch plan. Bitte noch mal, Alles nicht gedacht für Funktions- und Passflächen, aber sonst geht damit sehr viel und flott zu fertigen, natürlich auch mal freihändig und oder im Bogen. Besonders Kreisbögen mit einer Hilfsachse gehen klasse, da lohnt das Fräsen oft nicht. Und kleine Drehlinge kann man damit auch schleifen und schärfen, mit meiner Diamantscheibe auch HM sehr gut. Aber wie Früher schon mal erwähnt: der Staub ist tödlich für alle Führungen!!, immer mit einem Öllappen Alles abdecken, dann ging bei mir bisher immer Alles gut. Erst mal genug für heute, viele Grüße vom Achim, welcher noch kein neues Dampfprojekt auf der Pfanne hat und sich solange mit Vorrichtungsbasteln die Zeit vertreibt......
