Myford MG12 Rundschleifmaschine

10.12.2008

Moin Moin,

auf meinen Streifzügen, meist der Suche nach Halbzeug, ist mir letztens eine schöne alte Rundschleifmaschine untergekommen, die leider für meinen viel zu vollen Bastelkeller zu groß ist. Ich konnte nicht widerstehen und habe sie trotzdem gekauft, auch weil solche Maschinen zwar nicht selten sind, jedoch kaum, und wenn teuer, angeboten werden.

Die britische MYFORD ENGINEERING COMPANY wurde im September 1934 von Cecil Moore gegründet, und wird heute von seinem Enkelsohn Mr. Christopher Moore als Myford Limited geführt.

Das traditionsreiche Unternehmen stellte zunächst die legendäre Drehmaschine ML1 her und erweiterte, bedingt durch den Zweiten Weltkrieg, sein Angebot um die MG12-Serie, hochpräzise Schleifmaschinen für militärische und technisch anspruchsvolle Anforderungen.

Die MG12 wird seither - kaum verändert - von Myford hergestellt. Ersatzteile, Zubehöhr und Serviceleistungen können bei Bedarf von dort bezogen werden.

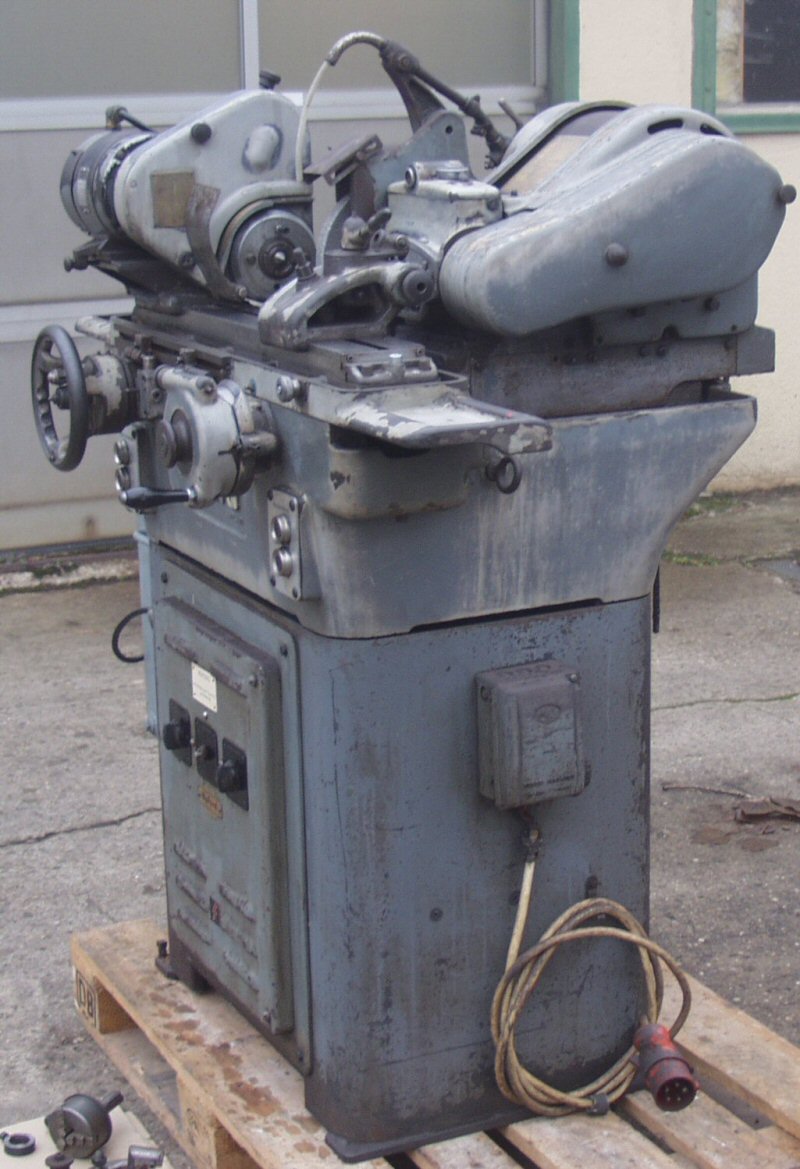

Diese kompakten Maschinen sind quasi unverwüstlich. Das Nettogewicht von gut einer halben Tonne hat sicher zum weltweiten Erfolg der Baureihe beigetragen.

Mit ihrem Baujahr 1961 stammt diese MG12 aus einer Zeit, in welcher höchste Qualität noch sebstverständlich zu erwarten war.

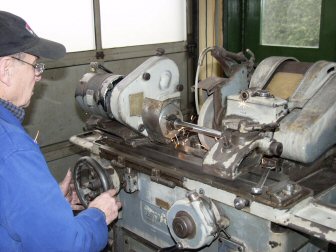

Arbeiten an der MG12 ist ausgesprochen angenehm und diese Maschine kommt aus der ersten Hand. Sie arbeitet vollkommen vibrationsfrei und leise.

Die Bedienung ist einfach und in der mitgelieferten deutschen Betriebsanleitung genau beschrieben. Sie weist in der Lackierung deutliche Gebrauchsspuren auf, funktioniert aber einwandfrei und präzise.

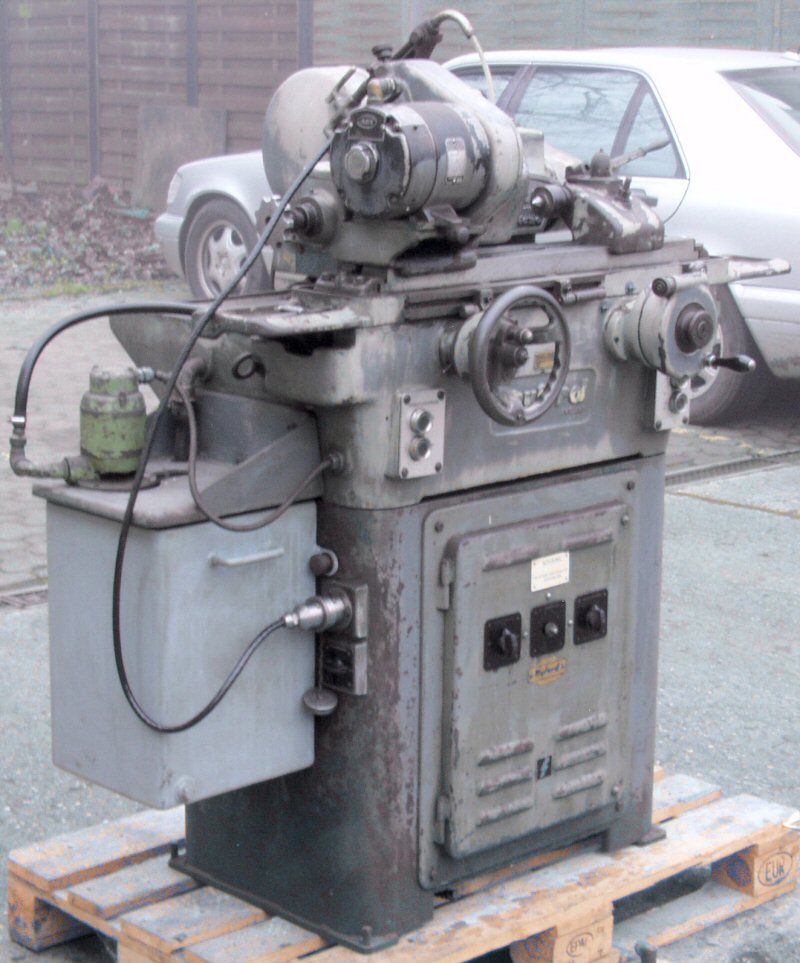

Der Tisch für die Werkstückspannung wird über das linke Handrad seitlich verfahren, mit dem rechten wird die Zustellung der Schleifspindel hochpräzise eingestellt. Alle Verfahrwege werden durch Anschläge mit Feinverstellung begrenzt.

Die Antriebspindel des Werkstücks trägt wahlweise ein RÖHM Dreibackenfutter oder eine Zentrierspitze. Die Spindel kann mit einem Handgriff mittels eines federbelasteten Bajonettverschlusses festgesetzt werden.

Der Reitstock ist mit einer federbelasteten Zentrierspitze ausgestattet, welche über einen Bedienhebel sehr schnellen Werkstückwechsel ermöglicht - ideal für die Kleinserienfertigung.

Erfolgt die Werkstückspannung mit Drehfutter oder Spannzangen, kann Durchmesser- und Längenbearbeitung in "einer" Spannung erfolgen.

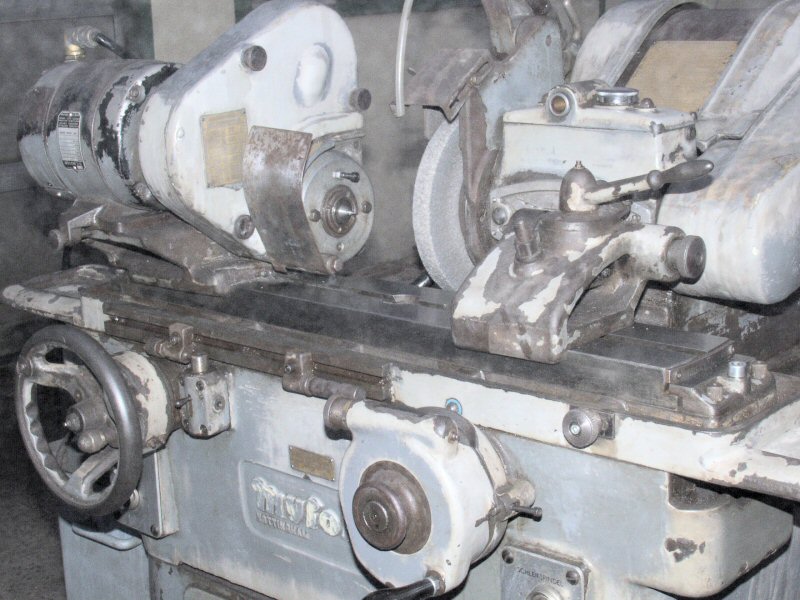

Der großzügig dimensionierte Spanntisch ist schwenkbar und mit einer T-Nute versehen. So können verschiedenartigste Werkstückspannungen vorgenommen werden. Der Einsatz von Profilschleifscheiben erweitert die Bearbeitungsmöglichkeiten dieser universellen Präzisionsschleifmaschine.

Hier die wichtigsten technischen Daten dieser MG12, wie sie aus der Betriebsanleitung übernommen wurden.

Die Modellreihe MG12 ist ausgesprochen robust gefertigt und für den harten industriellen Dauereinsatz konzipiert. Sachgemäße Behandlung vorausgesetzt, sind diese Rundschleifmaschinen praktisch unzerstörbar.

Die Lackierung der Maschine ist original, da ist nichts nachlackiert. Sie wurde regelmäßig abgeschmiert und gewartet. Diese MG12 wurde bisher zum hochpräzisen Rundschleifen von Werkzeugteilen aller Art im früheren Maschinenbauunternehmen des Besitzers eingesetzt.

Sie kommt aus guten Händen, hier der Meister bei der Arbeit.

Zur Ausstattung gehören neben der Zentrierspitze, ein Dreibackenfutter von RÖHM mit vier Spannbackensätzen, ein Halter zur Aufnahme eines Abrichtdiamanten und eine Radienabziehvorrichtung für die Schleifscheibe.

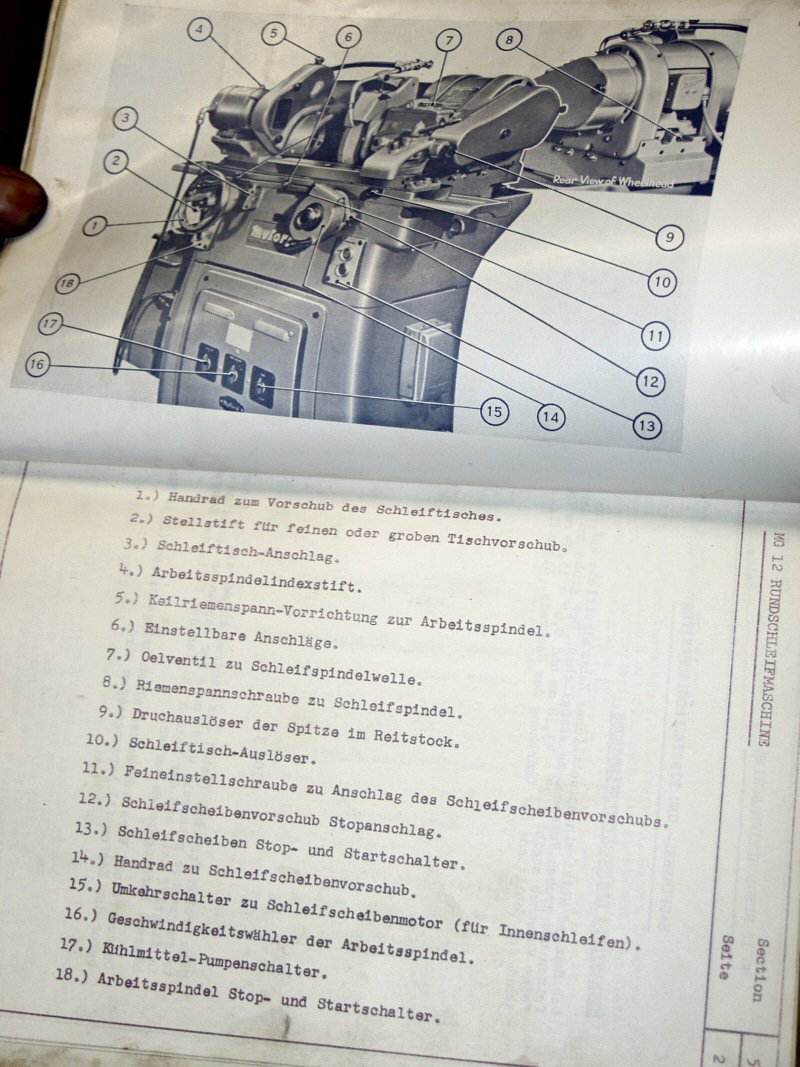

Die ausführliche Betriebsanleitung in deutscher Fassung liegt im Original vor und beinhaltet den elektrischen Schaltplan der Maschine, sowie technische Zeichnungen.

Obwohl ich kein Freund von Speckschwartenglanz an Werkzeugmaschinen bin, würde ein neuer Anstrich im Originalton des Herstellers, pastellblau, dieser edlen Myford gut stehen.

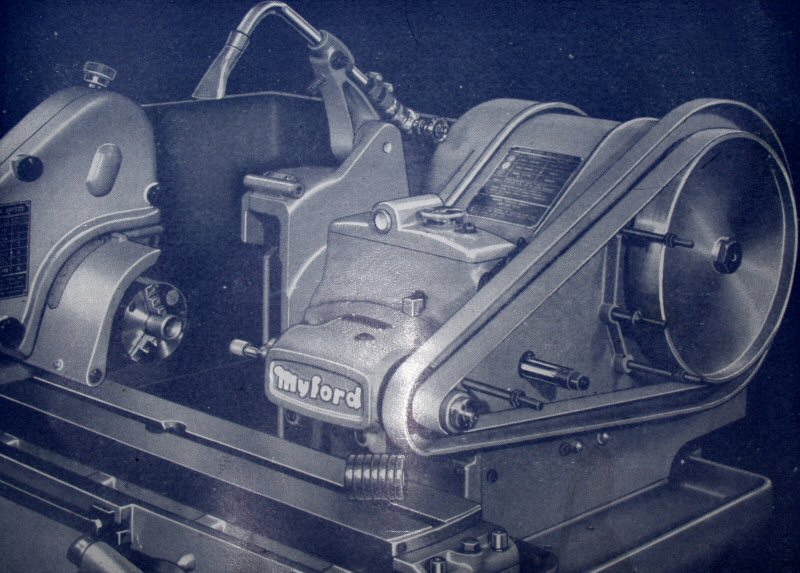

Zur Ausstattung gehört noch eine Innenrundschleifeinrichtung, die frontseitig montiert wird. Mittels einer entsprechend großen Riemenscheibe bringt der Motor, welcher sonst die Hauptschleifspindel antreibt, die Innenschleifspindel auf die entsprechenden Drehzahlen.

Innenschleifspindel
Spindelgeschwindigkeiten	17500 und 22000 n
Maximaler Innenschleifdurchmesser	75 mm
Minimaler Innenschleifdurchmesser	6 mm
Maximale Schleiftiefe (entsprechend den Bohrlöchern)	75 mm

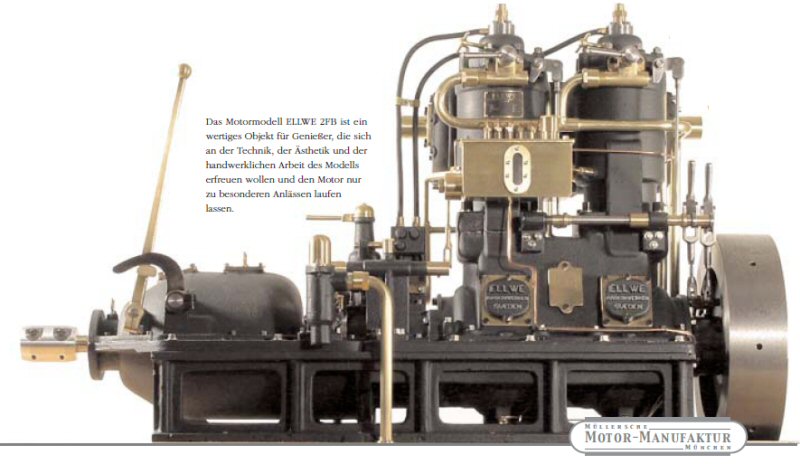

Inzwischen ist die MG12 wieder in wirklich guten Händen. In der Müllerschen MOTOR-MANUFAKTUR München wird sie künftig bei Nick Müller unter anderem Hubzapfen, Kurbelzapfen, Kolbenbolzen und Ventile für seine excellenten Motormodelle, funktionstüchtige versteht sich, schön rund schleifen.

Daneben soll sie natürlich diverse Werkzeuge, wie Drehdorne, Werkzeugschäfte usw. nachschleifen und eventuell dabei behilflich sein, eine neue Spindel für seine Deckel FP-1 Fräsmaschine anzufertigen.

Der Nick hat vor die Myford neu zu lackieren, und zwar passend seidenmatt mit 2K PU-Lack im Farbton RAL 5024.

Vielleicht gibt es ja bald ein paar Bilder, wenn dereinst die MG12 Präzisionsrundschleifmaschine wieder in der ihr gebührenden Schönheit erstrahlt.

Tschüss vom Hansi
